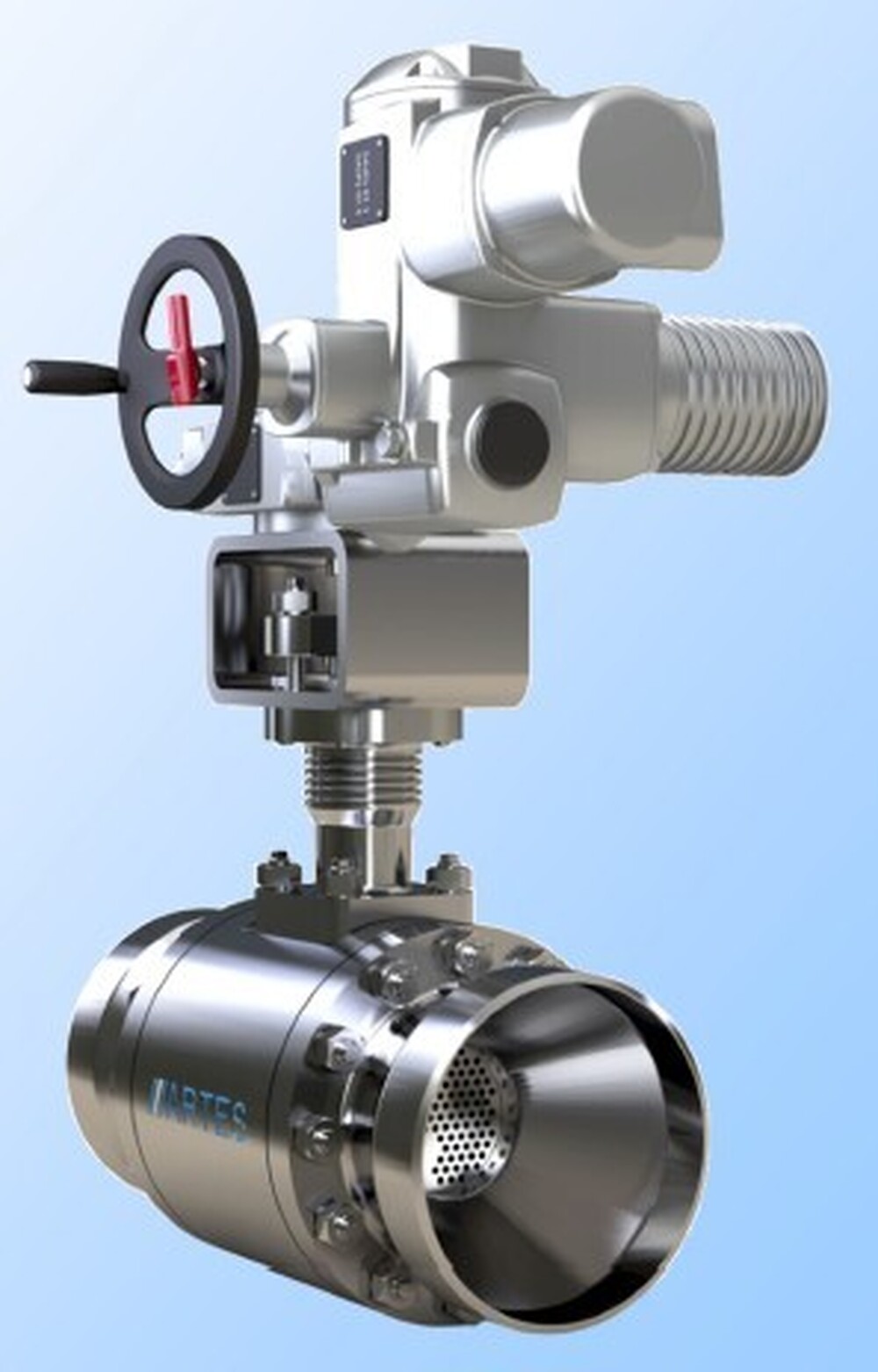

ARTES Ball - valve regelklep techniek
Iedereen kent of heeft wel eens gehoord van een kogelafsluiter. Een kogelafsluiter wordt ingezet daar waar een hermetische afdichting is gewenst. Vandaar ook de naam kogelafsluiter😉
Een regelklep, ball valve uitvoering of ook wel genoemd geregelde kogelkraan is in basis een regelklep. Het vervelende aan het woord geregelde kogelkraan is dat het enige associatie doet vermoeden met een kogelafsluiter. Wij gaan proberen enige duidelijkheid te verschaffen wat nu precies een geregelde kogelkraan is en hoe deze qua principe functioneert.

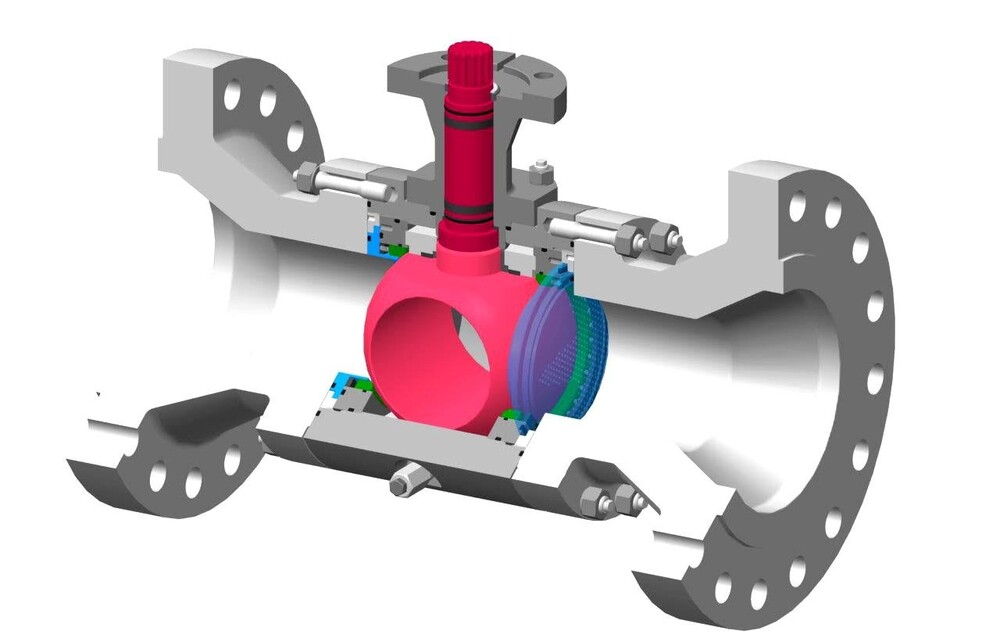

In basis maakt zowel een kogelafsluiter als een geregelde kogelkraan gebruik van een kogel, welke in een zeker huis een draaibeweging maakt. De geregelde kogelkraan waar wij het over gaan hebben is zowel aan de boven- als onderkant gelagerd.

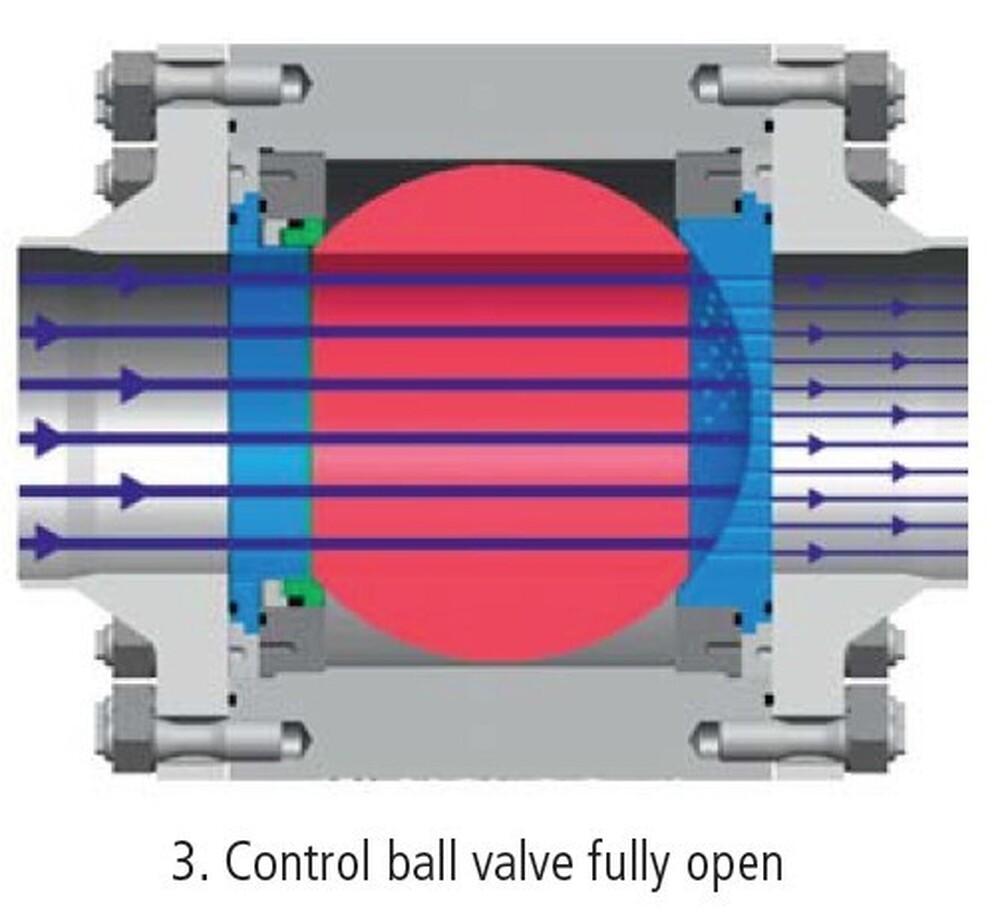

Om een zeker medium te kunnen regelen zal de regelkogel door verandering van positie een zekere opening vrijgeven. Nu wij dit weten is het belangrijk om te doorgronden wat deze geregelde kogelkraan nu zo uniek maak!
Het scheiden van de on/off functie t.o.v. daadwerkelijke regeling maakt het product uitermate geschikt daar waar men zekerheid wil t.b.v. een optimale afdichting naast een efficiënte en nauwkeurige regeling.
▶️ On/Off:
De hermetische afdichting wordt gewaarborgd door een geslepen zittingsring, verend opgehangen, waarbij ook de aanwezige mediumdruk bijdraagt aan een optimale afdichting. Concreet, zittingsring wordt tegen de bestaande kogel gedrukt in on/off bedrijf.
▶️ Control:
Het regelend element, de regelschij(f)(ven), bevind(t)(en) zich achter de regelkogel en is/zijn simpel aan te passen als het proces zich wijzigt. De regelschijf kan qua regelcurve equi% en/of lin. uitgevoerd worden, specifiek afgestemd op een zeker proces.
In het kort de voordelen:
- ✔️Modulaire constructie
- ✔️Hermetische dicht klasse (A)
- ✔️Regelnauwkeurigheid 1:50 – 1:200
- ✔️DN25 – DN800 (1” – 32”)
- ✔️PN16 – PN400
- ✔️< drukval 0.2 bar
- ✔️Smeedstaal uitvoering
- ✔️Tungsten Carbide coating
